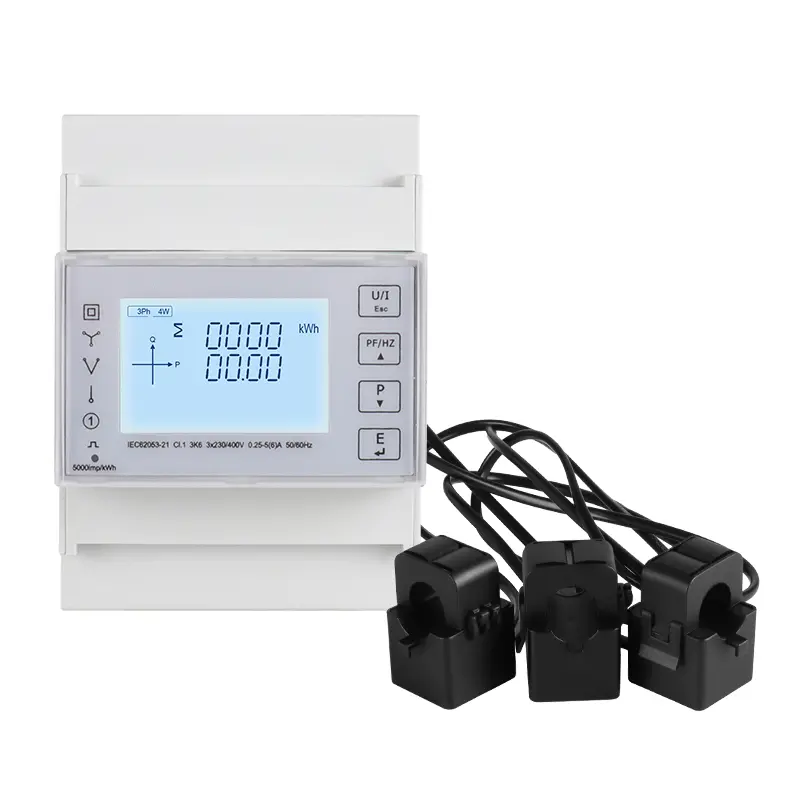

3p 4W Precision Precision Pomiar Din Rail Energy Smart Miernik

Xinkong Electrical to profesjonalny Precision Precision Precision Precision 3P Precision Pomiar DIN Rail Smart Miernik i dostawca w Chinach. Od wielu lat specjalizujemy się w pomiarach. Nasze produkty mają dobrą przewagę cenową i obejmują większość rynków południowo-wschodniej i środkowej Azji. Z niecierpliwością oczekujemy, że zostaniemy twoim długoterminowym partnerem w Chinach.

Wyślij zapytanie

Opis produktu

Precyzyjne pomiar 3p 4W Din Rail Energy Smart Miernik instalacji kolei szynowej miernik energii mutil-funkcji. Produkty te mogą obsługiwać pomiar i analiza różnorodnych parametrów mocy, takich jak napięcie, prąd, cztery czterokrotne mocy mocy parametry, współczynnik mocy itp.; Tymczasem Mogą również zapewnić Pomiar wielu parametrów energii elektrycznej, takich jak dwukierunkowa energia aktywna, energia reaktywna, miesięczne i codzienne statystyki zużycia energii elektrycznej. Ta seria produktów może również obsługiwać analizę pomiaru parametrów mocy elektrycznej w środowisku siatki 1P2W i 3P4W, jest odpowiednia do monitorowania mocy dla fotowoltaicznego inwertera, nowej analizy energii elektrycznej zużycia energii elektrycznej analizy statystyki energii elektrycznej, zużycia energii elektrycznej, a długotrwałe, a długie stabilność, długie funkcje, długie ustawy, długie ustawienie, długie ustawy, a długie. Charakterystyka życia. Ta seria produktów z interfejsem komunikacyjnym RS485, maksymalna szybkość transmisji Obsługuj 38400BP, obsługując protokoły komunikacji Modbus RTU. Może łatwo zrealizować funkcję odczytania danych zdalnych i przyjmować projekt LCD na dużym ekranie i klucz wrażliwy na dotyk, które mogą łatwo wykonać widok lokalny i ustawić działanie parametrów wargi. Produkt ma funkcję ochrony haseł, która zapewnia bezpieczeństwo danych produktu.

3p 4W Precision Precision Pomiar DIN Rail Smart Miernik został zaprojektowany do monitorowania energii elektrycznej falownika fotowoltaicznego, analiza statystyczna nowego energii zużycia energii elektrycznej, potrzeby monitorowania energii w systemie zasilania i inteligentnych budynków. Jego pełna funkcja komunikacji jest bardzo odpowiednia dla różnych systemów sterowania, systemów SCADA i Systemy zarządzania energią.

Charakterystyka

Maksymalny prąd 100Adirect Access

Montaż szyny din, standardowa szerokość 4 modułu.

Miernik parametrów wielofunkcyjnych, zapewniający napięcie, prąd, moc czynna, moc reaktywna, moc pozorna, moc współczynnik, kąt fazowy itp.

Zapewnij różnorodne dane statystyczne i lokalne funkcje przechowywania, takie jak dwukierunkowa moc, popyt i inne dane statystyczne. Zapewnij miesięczne statystyki zużycia energii elektrycznej przez ostatnie 12 miesięcy oraz codzienne statystyki zużycia energii elektrycznej przez ostatnie 31 dni

Obsługuj funkcję komunikacji RS485, szybkość transmisji do 38400 b / s, obsługuje protokół Modbus RTU.

Obsługuje jeden interfejs wyjściowy impulsu optocupler i można ustawić parametry wyjściowe.

Czas odświeżania LCD to 1 sekunda, Instrukcja obsługi lub automatyczna Wyświetlacz przewijania (konfigurowalny)

Parametry

1. Urządzenie może mierzyć i wyświetlać
Natychmiastowe RMS Wartości
Aktualny	Na fazę, neutralny
Woltaż	L-L, L-N
Częstotliwość	45 do 65 Hz
Moc aktywna	Całkowita i na fazę
Współczynnik mocy	Całkowita i na fazę
Energia Wartości (w tym: import, Eksport, import + eksport)

Energia aktywna	0 do 9999999.999 kWh
Energia aktywna wielo -taryfowa (T1 - T4)	0 do 9999999.999 kWh
2. Urządzenie może mierzyć i przeczytać komunikację
Energia Wartości
Pozorna energia (ogółem)	0 do 99999999999 drożdże
REAKTYWNY MULTÓW Energia (T1 - T4)	0 do 9999999.999 Kvarh, obejmują: import, eksport, import+eksport
Miesięczne zużycie energii elektrycznej przez ostatnie 12 miesięcy	Całkowita energia aktywna Zakres: 0 do 9999999.999 kWh
Codzienne zużycie energii przez ostatnie 31 dni	Całkowita energia aktywna Zakres: 0 do 9999999.999 kWh
3. Urządzenie może się rozstrzygnąć
Klasa komunikacyjna	Adres Modbus, wskaźnik transmisji, parytet, bit stop
Klasa konfiguracji systemu	Hasło użytkownika (HMI), typ systemu zasilania
Klasa wyjściowa impulsu	Typ wyjściowy impulsu, szerokość wyjściowa impulsu, szybkość wyjścia impulsu
Klasa czasowa	Automatyczny czas wyświetlania przewijania, podświetlenie czas, czas systemowy (RTC), taryfa czas

Specyfikacja

Elektryczny Charakterystyka
Rodzaj pomiaru		RMS, w tym harmoniczne w systemie prądu przemiennego, obsługa 1p2w, 3p3W, 3p4W
Dokładność pomiaru	Napięcie, prąd	Klasa 0.5, zgodnie z IEC 61557-12
	Moc aktywna	Klasa 1 / 0,5, zgodnie z IEC 61557-12
	Moc reaktywna	Klasa 2, zgodnie z IEC 61557-12
	Pozorna moc	Klasa 1, według IEC 61557-12
	Energia aktywna	Klasa 1 / 0,5S, zgodnie z IEC 62053-22, IEC 61557-12
	Energia reaktywna	Klasa 2, zgodnie z IEC 62053-23, IEC 61557-12
	Współczynnik mocy	Klasa 1, według IEC 61557-12
	Częstotliwość	Klasa 0.2, zgodnie z IEC 61557-12
	Zniekształcenie harmoniczne	Klasa 2, zgodnie z IEC 61557-12
Szybkość aktualizacji danych		1 sekunda. Opcjonalne 100 ms
Napięcie wejściowe	Śledziona flotage (jedna)	230 VAC (L-N) / 400 VAC (L-L)
	Bezpośrednie połączenie	Zmierzony zakres: 85 do 275 VAC (L-N), 85 ~ 480 VAC (L-L)
	Zakres częstotliwości	45 do 65 Hz
	Pojemność przeciążenia	2*un przez 1 sekundę
Prąd wejściowy	Zmierzony zakres	0,005 do 100 A, prąd podstawowy (IB) to 10a
Prąd wejściowy	Pojemność przeciążenia	30*IMAX przez 0,01 sekundy
Wyjście impulsu	Typ interfejsu	Otwórz optoCupler Collector
	Pulse stała	400 / 100/10/1 IMP / KWH (KVARH) (konfigurowalne)
	Szerokość pulsu	60/100/200 milisekund (konfigurowalne), domyślnie wynosi 100 milionów
	Typ wyjściowy impulsu	Import/eksport/całkowita energia aktywna, Import/eksport/całkowita energia reaktywna (Konfigurowalne)
	Klasa	Klasa A, zgodnie z IEC 62053-31
	Napięcie wejściowe	5 ~ 27 VDC
Światło wskaźnika impulsu na panelu		Stała impulsowa to 400imp/kWh
Dokładność zegara w czasie rzeczywistym		0,5 s/d

Mechaniczny Charakterystyka
Stopień ochrony IP (IEC 60529)	Zaprojektowany na przedni wyświetlacz IP51, korpus IP30 -metrowy
Wymiary (w x h x d)	99 x 71 x 65 mm
Pozycja montażowa	Montaż szyny din
Materiał obudowy miernika	UL 94 V-0
Środowiskowy Charakterystyka
Temperatura robocza	-25 do+55 ℃
Temperatura przechowywania	-40 do+80 ℃
Wilgotność	<90%, niekondensowanie
Stopień zanieczyszczenia	2
Wysokość	Do 2000 m
Wibracja	10 Hz do 150 Hz, IEC 60068-2-6
Elektromagnetyczny Charakterystyka
Wyładowanie elektrostatyczne	Poziom 4, zgodnie z IEC 61000-4-2 (1)
Odporność na wypromieniowane pola	Poziom 3, zgodnie z IEC 61000-4-3 (1)
Odporność na szybkie przemiany elektryczne	Poziom 4, zgodnie z IEC 61000-4-4 (1)
Odporność na gwałtowne	Poziom 4, zgodnie z IEC 61000-4-5 (1)
Odporność na zakłócenia	Poziom 3, zgodnie z IEC 61000-4-6 (1)
Odporność na pola magnetyczne	IEC 61000-4-8 (1)
Odporność na dipy napięcia	IEC 61000-4-11 (1)
Promieniowane emisje	Klasa B, zgodnie z EN55011
Przeprowadzono emisje	Klasa B, zgodnie z EN55011
Harmonia	IEC 61000-3-2 (1)
(1): Test eksperymentalny jest przeprowadzany zgodnie z wymaganiami dotyczącymi klasy produktów przemysłowych w IEC61326-1
Bezpieczeństwo
Kategoria pomiaru	CAT III, zgodnie z IEC 61010-1
Kategoria przepięcia	CAT III, zgodnie z IEC 61010-1
Izolacja	Test napięcia prądu przemiennego: 4KV przez 1 minutę
Izolacja	Test napięcia impulsowego: 6KV - 1,2/50µS kształt fali
Klasa ochronna	II, zgodnie z IEC61010-1
Komunikacja
Interfejsy standardowe i protokoły	2-Wire RS485, Modbus RTU
Stawka Buad	1200 do 38400 bps, domyślnie to 9600 bps
Bit parytetu	Brak, nawet dziwnie, domyślnie nie jest żadnym
Stop Bit	1 lub 2, domyślnie wynosi 1
Czas odpowiedzi	<100 ms
Tryb transmisji	pół-dupleks
Odległość transmisji	Do 1000 m
Max. Ładowanie autobusu	64 szt

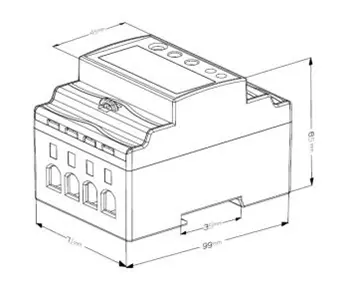

Wymiary instalacji
