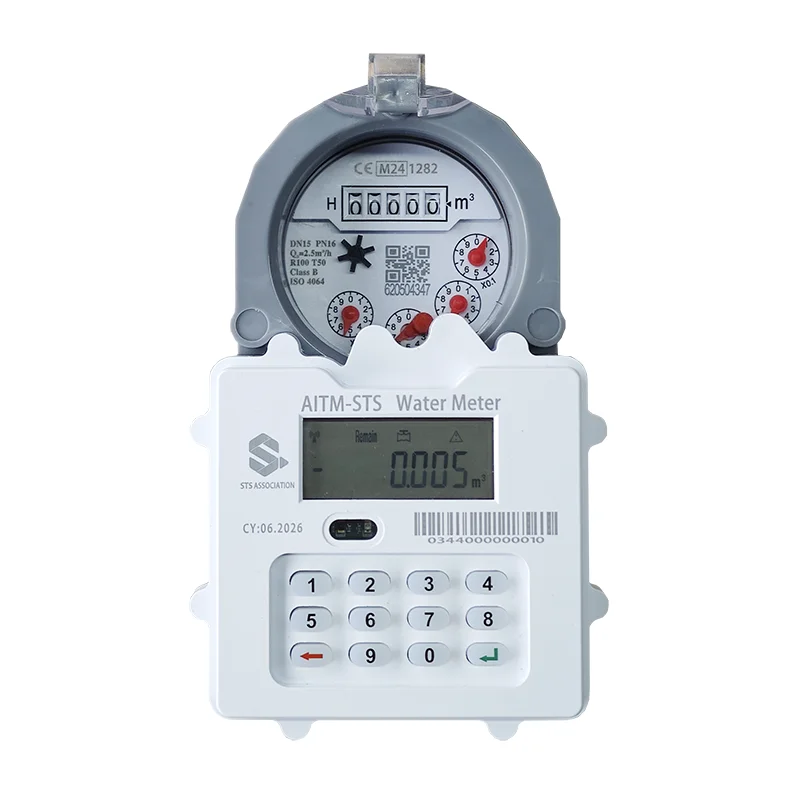

STS Token Przedpłatowy wodomierz z klawiaturą

Wodomierze STS Token z klawiaturą przedpłaconą z fabryki Xinkong zostały zaprojektowane zgodnie z międzynarodowymi normami IEC 62055-41 i IEC 62055-51. Posiadają funkcje bezpieczeństwa, w tym wykrywanie wygaśnięcia klucza, weryfikację typu klucza, ochronę przed ponownym odtwarzaniem, ochronę przed przepełnieniem ładowania i ochronę przed nieautoryzowanymi operacjami. Wspierając wielopoziomowe systemy zarządzania kluczami, takie jak DITK/DUTK/DDTK, spełniają wymagania aplikacji bezpieczeństwa i kontroli kluczy przedpłaconych systemów pomiaru wody.

Moduły wodomierzy STS wykorzystują zaszyfrowane tokeny (20-cyfrowe kody doładowania) jako nośnik doładowań, eliminując potrzebę stosowania kart IC i umożliwiając „najpierw zapłać, użyj później” – zmiana od tradycyjnych metod zużycia wody i rozwiązanie problemu zaległych rachunków za wodę. Ich podstawowe funkcje obejmują pomiar wody, doładowanie przedpłacone, alarm salda, zakłócenia antymagnetyczne i przechowywanie danych. Oferują dokładne pomiary, bardzo niskie zużycie energii i łatwą obsługę, spełniając potrzeby różnych klientów zarówno w zakresie użytkowania, jak i zarządzania.

Parametr techniczny

Napięcie robocze: DC 3,6 V (jednorazowa bateria litowo-jonowa)

Prąd statyczny: ≤30uA

Prąd odbioru: <= 12mA

Prąd transmisji: <= 120mA

Moc nadawania: 12dBm

Częstotliwość robocza: 433 MHz

Odległość komunikacyjna: 1 km na terenach otwartych

Typ czujnika: kontaktron, czujnik magnetorezystancyjny itp.

Prąd napędu: 200mA

Temperatura pracy: -20 ℃ ~ 55 ℃

Definicja interfejsu

Funkcje funkcji

1 Precyzyjny pomiar

Wyposażony w port wykrywania sygnału impulsowego, ten przedpłatowy wodomierz z klawiaturą STS Token oblicza bieżące natężenie przepływu oraz rejestruje i przechowuje różne dane związane z użytkownikiem, takie jak przepływ skumulowany, przepływ dzienny i przepływ z ostatniego miesiąca.

Wykorzystuje technologię przeciwdziałającą jitterowi podczas wykrywania sygnału impulsowego, aby skutecznie uniknąć błędnych pomiarów spowodowanych zakłóceniami zewnętrznymi, poprawiając w ten sposób dokładność pomiaru. Moduł wodomierza posiada również funkcję wykrywania anomalii sygnału impulsowego, wykrywania usterek sygnału impulsowego i silnych zakłóceń magnetycznych oraz rejestrowania i przechowywania tych nieprawidłowych stanów.

Obsługuje różne czujniki i sygnały próbkujące, w tym kontaktrony, czujniki magnetorezystancyjne/efekt Halla i czujniki niemagnetyczne.

2 Wykrywanie napięcia

Regularnie sprawdza napięcie akumulatora, rejestruje stan niskiego napięcia i generuje alarm, gdy poziom naładowania akumulatora jest niski, a także posiada funkcję monitorowania awarii zasilania, aby w odpowiednim czasie zapisywać dane pomiarowe i zapobiegać przypadkowej utracie.

3  zegar rzeczywisty

Integruje funkcję zegara czasu rzeczywistego, zapewniając wysoką dokładność pomiaru czasu.

4 przywracanie danych

Rekordy historyczne przechowują dane na koniec miesiąca z 18 miesięcy i dzienne dane stałe z ostatniego miesiąca.

Sterowanie 5 zaworami

Posiada funkcje uruchamiania zaworów, wykrywania przekroczenia limitu czasu i obsługi anomalii.

Może automatycznie wykonywać czynności przełączania zaworów zgodnie z ustawionym cyklem przełączania zaworów, zapobiegając zatarciu zaworów z powodu długotrwałej bezczynności, zmniejszając koszty konserwacji wodomierza i wydłużając żywotność.

6 Zakłócenia antymagnetyczne

W przypadku wystąpienia zakłóceń magnetycznych moduł automatycznie zidentyfikuje i zarejestruje nienormalny stan, a jednocześnie może połączyć zawór, aby go zamknąć lub pozostać nieaktywnym.

7 z góry

Licznik oblicza pozostałą objętość wody w czasie rzeczywistym na podstawie skumulowanej objętości doładowanej wody i skumulowanego przepływu. Gdy pozostała ilość wody będzie mniejsza niż 0, zawór zamknie się automatycznie. Po udanym naładowaniu zawór otworzy się automatycznie. Gdy zawór znajduje się w stanie zalegania zamkniętym, funkcję przekroczenia limitu można uruchomić naciskając przycisk na liczniku.

8 Komunikacja LoRa

Komunikację można nawiązać bezprzewodowo z CIU lub modułem zbierającym dane. Dzięki CIU użytkownicy mogą zdalnie obsługiwać dane i wchodzić w interakcję z nimi bez bliskiego kontaktu z licznikiem. Kolektor danych gromadzi dane takie jak stan urządzenia i natężenie przepływu, które następnie przesyłane są na platformę systemową, umożliwiając zdalne, scentralizowane gromadzenie danych z urządzeń wodomierza.

9 funkcja ładowania

Wodę można doładować do urządzeń pomiarowych, wprowadzając 20-cyfrowy token doładowania zaszyfrowany STS. Obsługiwane jest ładowanie bez karty, co pozwala uniknąć ryzyka zużycia i utraty karty.

10 Funkcja zapytania

Wprowadzając 4-cyfrowy kod zapytania, użytkownicy mogą sprawdzić parametry, takie jak pozostała objętość wody, skumulowane zużycie, aktualna ilość doładowania i stan zaworów urządzenia dozującego, które są wyświetlane w sposób przejrzysty i intuicyjny.

11 Funkcja kredytu w rachunku bieżącym

Gdy w dozowniku skończy się pozostała woda i zawór zostanie zamknięty, użytkownik może włączyć tryb overdraft wpisując określony krótki kod, aby chwilowo kontynuować korzystanie z wody. Gdy kwota debetu osiągnie ustawioną wartość, zawór ponownie się zamknie, a przekroczenie limitu nie będzie możliwe po raz drugi.

12. aktualizacja OTA

Nie ma potrzeby wymiany ani demontażu wodomierza STS Token Prepaid z klawiaturą; wszystkie programy modułowe obsługują aktualizacje OTA, stale spełniając nowe wymagania dotyczące wodomierza i eliminując obawy użytkowników.
