Xinkong jest profesjonalnym producentem i dostawcą części monitorowania części EV Charge. Części do ładowarki resztkowe urządzenie monitorujące może spełniać wiele aplikacji, jeśli jesteś zainteresowany naszymi usługami jakości, możesz skonsultować się z nami teraz, a my szybko się do Ciebie skontaktujemy. Ważną funkcją bezpieczeństwa tych urządzeń jest monitor prądu wycieku całego systemu z modułów mocy przeciwko Ziemi. Wadliwy system może stać się niebezpieczny dla ludzi lub powodować pożary. Zanim do tej pory się posunął, moduły mocy muszą być odłączone od siatki. Prąd wycieku zawiera komponenty DC i AC. Dlatego konieczna jest jednostka monitorująca wrażliwość AC/DC.
Xinkong jest producentem i dostawcą jednostki monitorowania prądu EV Rezją, znany z wysokiej jakości usług. Wenzhou Xinkong Import & Export Co., Ltd. to innowacyjne przedsiębiorstwo integrujące badania naukowe, produkcję i sprzedaż. Sieć sprzedaży firmy obejmuje wiele krajów i regionów, takich jak Europa i Azja Południowo -Wschodnia, a jej jakość i usługi produktu są dobrze przyjmowane przez klientów. Możesz mieć pewność, że można kupić od nas jednostkę monitorowania prądu EV.
Resztkowy moduł wykrywania prądu XKCA ma szeroko stosowany, szczególnie w publicznych stacjach ładowania pojazdów elektrycznych, motocykli elektrycznych, rowerów elektrycznych, opłat ładowania i zarządzania bezpieczeństwem energii. Oferuje proste użycie i łatwa instalacja.
Cechy
■ Pojedyncze dostawy +5 v
■ Podwójne cyfrowe wyjście otwartego data, 20maac/6MADC Wskazanie podróży
■ 3-fazowe przewodniki pierwotne na module (Typ. 32a, Max. 40a)
■ Wyjście PWM dla wskazania wartości prądu resztkowego DC (0 ~ 30 mA)
■ Wyjście błędu dla wskazania błędu systemu
■ zamontowany na płycie PCB
■ Funkcja autotestu
Zastosowania
■ Wykrywanie błędów podłoża
■ Stacja ładowania pojazdu elektrycznego
■ Wykrywanie prądu przecieku konwertera
Standard
■ Wprowadzanie do IEC 62752 Wymagania dotyczące bieżących resztkowych
■ Wprowadzanie do IEC 62955 Wymagania dotyczące bieżących resztkowych dla RDC-PD
■ Obowiązujące dla wymagań prądu resztkowego UL2231
■ Komponenty zaprojektowane pełne wypełnienie ROHS/

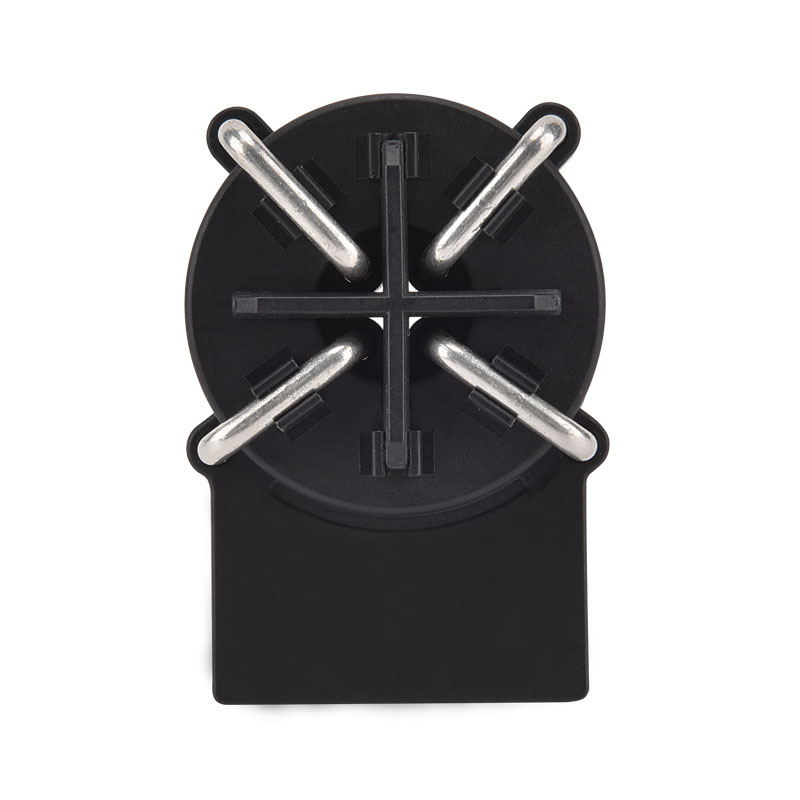

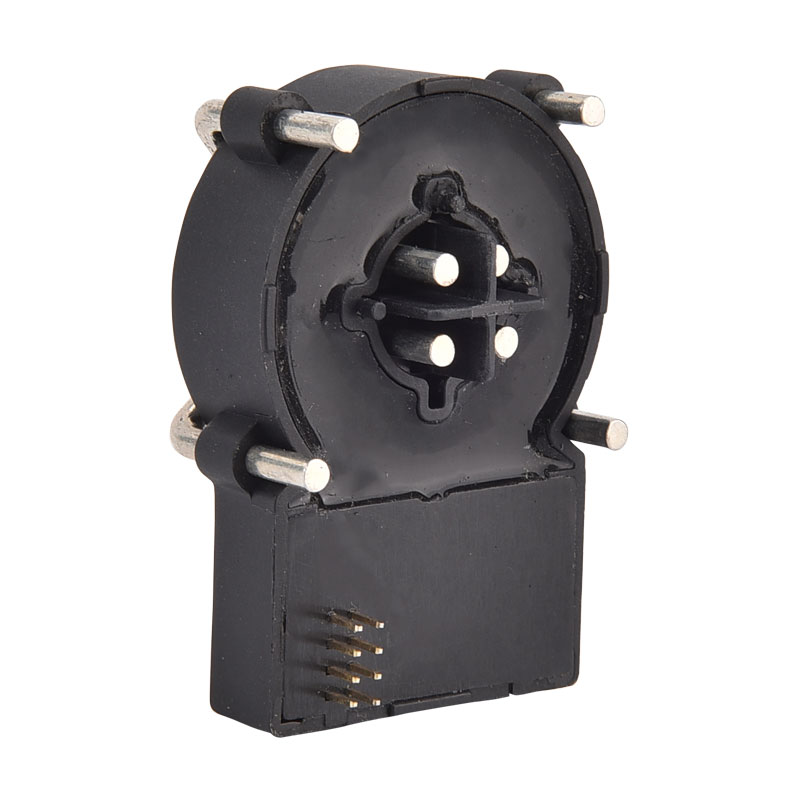

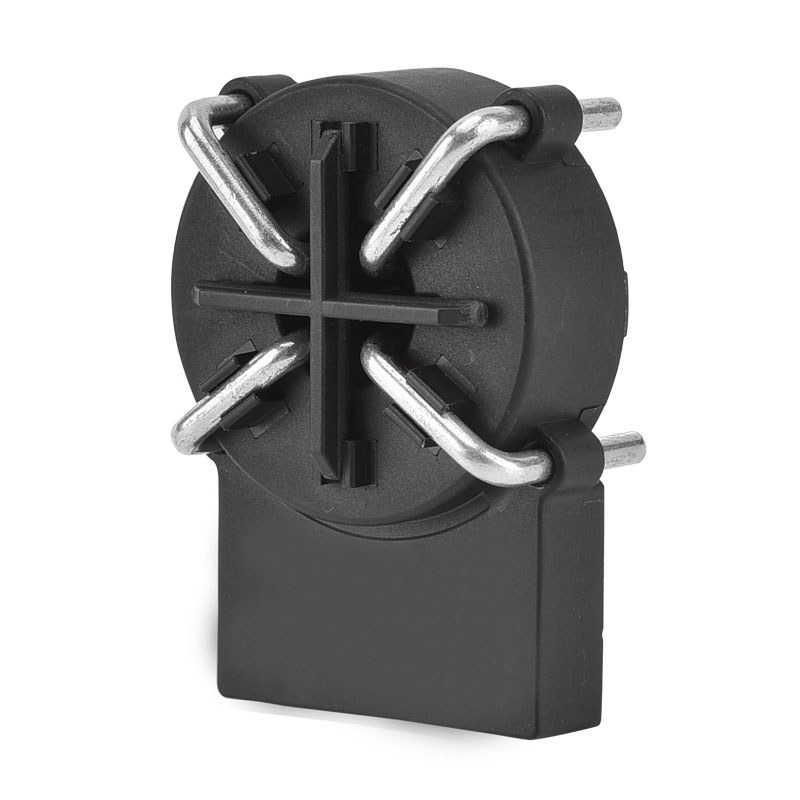

Produkt
Typowy schemat aplikacji :
Definicja pinów :
Pin-nie | Nazwa pin | Funkcjonować |
1 | Błąd | ■ Pin wyjściowy z otwartym kolacją do wskazania warunku usterki systemu ■ Gdy nie ma usterki systemu, ten szpilka zostanie przeprowadzona do GND ■ W przypadku błędu systemu ten szpilka będzie dużą impedancją |
2 | Test-in | ■ Po przeprowadzeniu tego szpilki do 0VDC moduł obliczy zero-punktowy dryf i przechowuje wartość rejestracyjną w MCU w celu zakończenia operacji kalibracji. ■ Po zakończeniu kalibracji system wewnętrznie generuje symulowany prąd resztkowy, aby sprawdzić, czy moduł może wykonać poprawną odpowiedź. Podczas tej procedury x20-Out & x6-Out przejdzie do wysokiej impedancji, jeśli moduł działa poprawnie. Uwaga: ■ Podczas korzystania z funkcji testowej obwód główny musi zostać odcięty, aby zapewnić brak przepływu prądu resztkowego ■ Podczas korzystania z tej funkcji PIN postępuj zgodnie z rysunkiem schematu czasu |
3 | X6-out | ■ Jeżeli prąd resztkowy przekroczy wstępnie ustawiony wartość próby prądu stałego (dla tego modułu zwykle 4.5 MADC), to wyjście jest w stanie wysokiej impedancji ■ Gdy całkowity prąd resztkowy R.M. ■ Kiedy nastąpi fault systemowy, to wyjście jest w stanie wysokiej impedancji ■ W przypadku innych normalnych warunków ta wyjście jest na niskim poziomie (GND) |
4 | X20-out | ■ Jeżeli prąd resztkowy przekroczy wstępnie ustawioną wartość wyzwalania całego prądu (dla czystego AC zwykle 17,8 mAAC), to wyjście jest w stanie o dużej impedancji ■ Kiedy nastąpi fault systemowy, to wyjście jest w stanie wysokiej impedancji ■ W przypadku innych normalnych warunków ta wyjście jest na niskim poziomie (GND) |
5 | GND | ■ Ground |
6 | Vdd | ■ Moduł zasilacza, standardowe napięcie 5VDC ■ Wejście napięcia wymagane do znajdowania w granicach 4,85 ~ 5,15 VDC, zdolność moc wyjściowych> 100m ■ Padzione zasilacze ≤ 150 mV (Sugeruje się użycie obwodu LDO, w celu odniesienia IC LP2985A-50DB) |
7 | PWM | ■ Wskazanie komponentu prądu resztkowego DC z cyklem obowiązującym z PWM 8 kHz ■ Rozdzielczość wyjściowa = 3,33%/MADC od 0 ~ 30madc ■ Dokładność około ± 0,5 mA |
8 | N.C. | ■ Nie używane |
Charakterystyka elektryczna/niezawodności :
Zwęglać | Min | Typ | Max | Jednostka | |
1 | Pierwotny nominalny prąd RMS (1 faza / 3 faza) | 32 | 40 | A | |
2 | Napięcie zasilania | 4.85 | 5 | 5.15 | V |
3 | Temperatura pracy otoczenia | -40 | +105 | ℃ | |
4 | Temperatura przechowywania otoczenia | -20 | +65 | ℃ | |
5 | Statyczne zużycie energii | 110 | MW | ||
6 | Luz elektryczny; pierwotny | 6.5 | mm | ||
7 | Luz elektryczny; pierwotne sekundowe | 10 | mm | ||
8 | Odległość pełzania; pierwotna | 8 | mm | ||
9 | Odległość pełzania; pierwotna sekunda | 10 | mm | ||
10 | Wejście napięcia, niski poziom | 0 | 0.6 | V | |
11 | Wejście napięcia, wysoki poziom | 4.2 | 5 | V | |
12 | Teoretyczne życie projektowe | 20 | Rok | ||
13 | Wysokość operacyjna | 4000 | m |
Current podróży (cechy powiązane z prądem resztkowym) :
WAV | Freq | Min | Typ | Max | Jednostka | |
1 | AC | 50 Hz | 15 | 17.8 | 20 | mama |
2 | A0 | 50 Hz | 11 | 17 | 26 | mama |
3 | A90 | 50 Hz | 10 | 18.5 | 27 | mama |
4 | A135 | 50 Hz | 10 | 22.9 | 28 | mama |
5 | 2pdc | - | 3.5 | 5.0 | 7 | mama |
6 | 3pdc | - | 3.1 | 4.5 | 6.2 | mama |
7 | S-dc | - | 3.0 | 4.5 | 6.0 | mama |
Czas podróży (resztkowe cechy powiązane) :
WAV | Freq | Aktualny | Typ | Max | Jednostka | |
1 | AC | 50 Hz | 30ma | 50 | 1000 | SM |
2 | AC | 50 Hz | 60MA | 16 | 100 | SM |
3 | AC | 50 Hz | 150MA | 15 | 60 | SM |
4 | AC | 50 Hz | 5a ~ 100a | 8.5 | 60 | SM |
5 | A0 | - | 42ma | 25 | 100 | SM |
6 | A0 | - | 84MA | 18 | 60 | SM |
7 | A0 | - | 210MA | 10 | 60 | SM |
8 | A0+DC | - | 42MA+6MADC | 18 | 60 | SM |
9 | A0+DC | - | 84MA+6MADC | 15 | 60 | SM |
10 | A0+DC | - | 210MA+6MADC | 15 | 60 | SM |
11 | S-dc | - | 6ma | 48 | 1000 | SM |
12 | S-dc | - | 60MA | 16 | 100 | SM |
13 | S-dc | - | 300MA | 8.5 | 60 | SM |
14 | 2pdc/3pdc | - | 60MA | 20 | 100 | SM |
15 | 2pdc/3pdc | - | 120MA | 15 | 60 | SM |
16 | 2pdc/3pdc | - | 300MA | 12 | 60 | SM |
17 | 2pdc/3pdc | - | 5a ~ 100a | 12 | 60 | SM |
Wymiar produktu (mm) :
Schemat czasu :
■ T0 Jako czas oczekiwania na stabalizacja systemu, T0 70 ms
■ T1 Jako czas oczekiwania, sugeruje się, że T1 ≥ 100 ms
■ T2 Jako czas zamówienia kalibracji i autotestu, sugeruje się 50 ms ≤ t2 ≤ 100 ms
■ T3 Jako czas oczekiwania na autotest DC, T3≈ 200ms, sugeruje się odczytanie x6 po 300 ms
■ T4 Jako czas oczekiwania na autotest AC, T4 mniej 690 ms, sugeruje się odczytanie x30 po 300 ms
■ T5 jako czas trwania samokontroli prądu przemiennego, T5 ≈ 1580 ms
■ T6 jako czas trwania samokontroli DC, T6 ≈ 1090 ms
Obwód autotestowy :
■ 2 WYJĄTKIE na ZCT w celu wygenerowania silnie prąd resztkowego DC
■ Za pomocą VDD do generowania typowej wartości = 6,53 MADC symulowany prąd resztkowy
■ Ten prąd jest najbardziej ograniczonym warunkiem wyzwalania, aby sprawdzić, czy system działa poprawnie
Digital Signal Flip Preshold :
■ W celu uniknięcia oscylacji sygnału ustawiono przewracanie wyjściowe sygnału z progiem potknięcia i progu odzyskiwania
■ Po progu potknięcia osiągnięte, powiązane flip x-out, a gdy prąd spadnie do progu odzyskiwania
, powiązane X-Out ponownie, powrót do stanu niskiego poziomu
■ jest ustawiony jako 100% typowa wartość wyznania i
jest ustawiony jako 55% typowa wartość wyzwalania
