Xinkong jest profesjonalnym, dokładnym producentem czujnika upływu typu B i dostawcy z wieloletnim doświadczeniem. Dokładny dokładny czujnik upływu typu B może spełniać wiele aplikacji, jeśli jesteś zainteresowany naszymi usługami jakości, możesz skonsultować się z nami teraz, a my szybko się z Tobą skontaktujemy. Ważną funkcją bezpieczeństwa tych urządzeń jest monitor prądu wycieku całego systemu z modułów mocy przeciwko Ziemi. Wadliwy system może stać się niebezpieczny dla ludzi lub powodować pożary. Zanim do tej pory się posunął, moduły mocy muszą być odłączone od siatki. Prąd wycieku zawiera komponenty DC i AC. Dlatego konieczna jest jednostka monitorująca wrażliwość AC/DC.
Xinkong jest producentem i dostawcą czujnika upływu typu B, dobrze znany z wysokiej jakości usług. Wenzhou Xinkong Import & Export Co., Ltd. to innowacyjne przedsiębiorstwo integrujące badania naukowe, produkcję i sprzedaż. Sieć sprzedaży firmy obejmuje wiele krajów i regionów, takich jak Europa i Azja Południowo -Wschodnia, a jej jakość i usługi produktu są dobrze przyjmowane przez klientów. Możesz mieć pewność, że kupisz od nas wysoki dokładny czujnik upływu typu B.
Cechy
■ Pojedyncze dostawy +5 v
■ Wyjście wysokiego i niskiego poziomu
■ Funkcja autotestu
■ zamontowany na płycie PCB
Zastosowania
■ Wykrywanie błędów podłoża
■ Stacja ładowania pojazdu elektrycznego
■ Wykrywanie prądu przecieku konwertera
Standard
■ Wprowadzanie do IEC 62752 Wymagania dotyczące bieżących resztkowych
■ Wprowadzanie do IEC 62955 Wymagania dotyczące bieżących resztkowych dla RDC-MD
■ Komponenty zaprojektowane pełne wypełnienie ROHS/
Przegląd
Ważną funkcją bezpieczeństwa tych urządzeń jest monitor prądu wycieku całego systemu z modułów mocy przeciwko Ziemi. Wadliwy system może stać się niebezpieczny dla ludzi lub powodować pożary. Zanim do tej pory się posunął, moduły mocy muszą być odłączone od siatki. Prąd wycieku zawiera komponenty DC i AC. Dlatego konieczna jest jednostka monitorująca wrażliwość AC/DC.

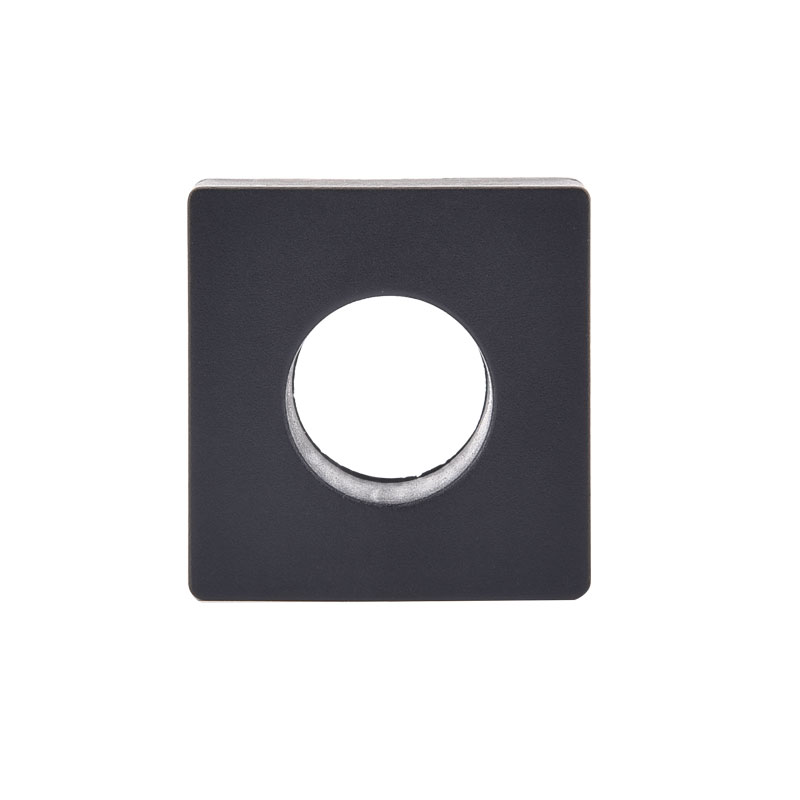

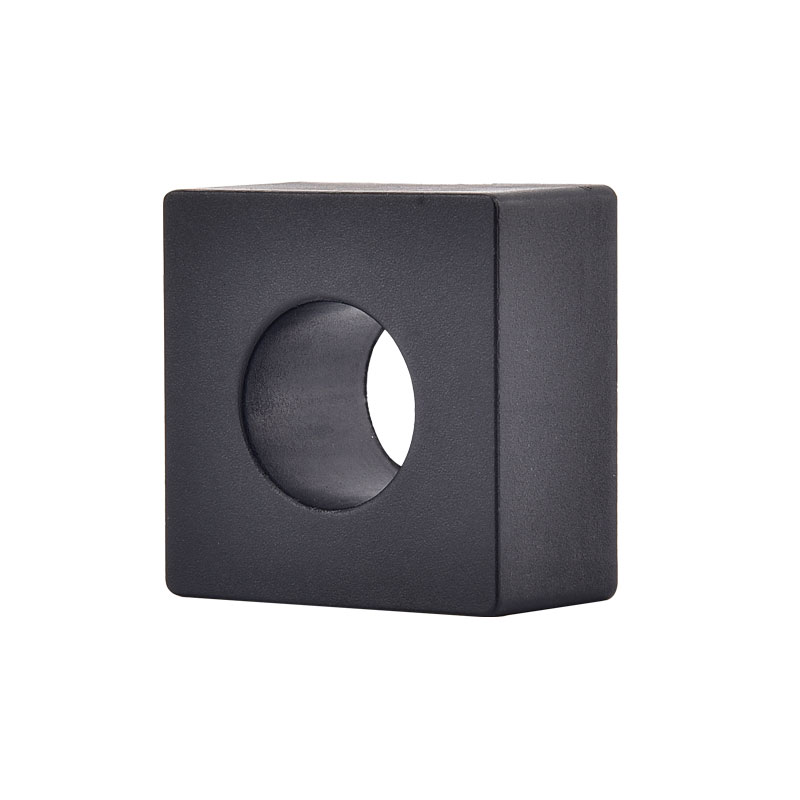

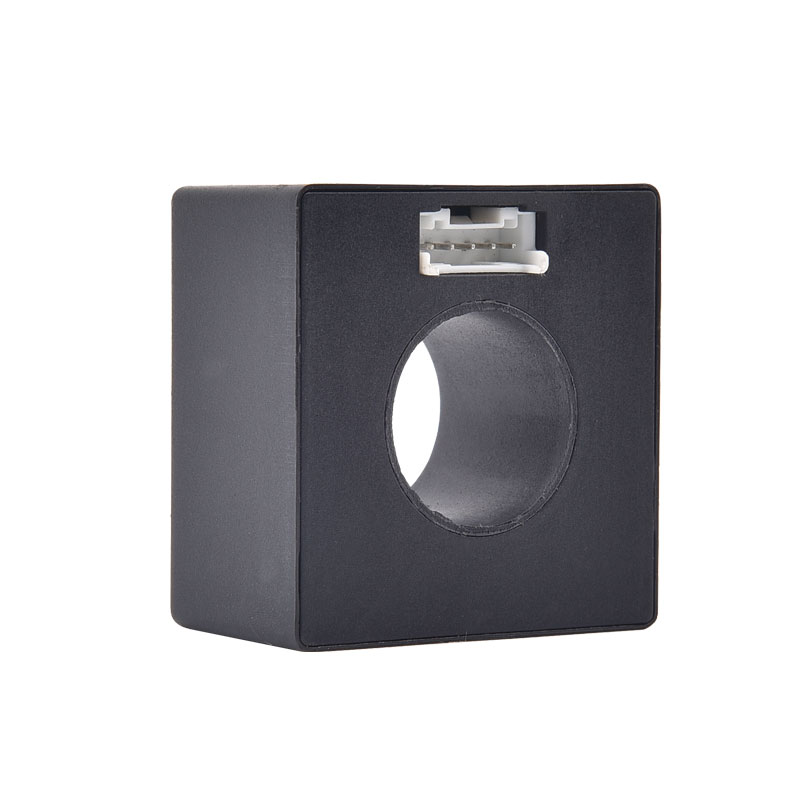

Resztkowy moduł wykrywania prądu XKCA ma szeroko stosowany, szczególnie w publicznych stacjach ładowania pojazdów elektrycznych, motocykli elektrycznych, rowerów elektrycznych, opłat ładowania i zarządzania bezpieczeństwem energii. Oferuje proste użycie i łatwa instalacja.
Typowy schemat aplikacji :
Definicja pinów :
Numer pin | Symbol | Typ pinu | Funkcje |
1 | Vdd | Moc | Zasilanie modułu, standardowe napięcie 5VDC Wejście napięcia wymagane do znajdowania w granicach 4,85 ~ 5.15 VDC, zdolność mocy wyjściowej> 100 mA Tęsknienie zasilające ≤ 150 mV |
2 | WYCIECZKA | WYJŚCIE | Gdy prąd resztkowy przekroczy próg, poziom wyjściowy zmienia się od dołu na wysoki |
3 | GND | Moc | Grunt |
4 | Cal | WEJŚCIE | Po przeprowadzeniu tego pinu do 0VDC moduł obliczy zero-punktowy dryf i przechowuje wartość rejestracyjną w MCU w celu zakończenia operacji kalibracji. Podczas korzystania z funkcji Cal obwód główny musi zostać odcięty, aby zapewnić brak przepływu prądu resztkowego |
5 | TEST | WEJŚCIE | Przed rozpoczęciem ładowania wykonaj test symulacyjny na produkcie za pośrednictwem tego pinu, aby sprawdzić, czy produkt działa normalnie |
Charakterystyka elektryczna/niezawodności :
Zwęglać | Min | Typ | Max | Jednostka | |
1 | Pierwotny nominalny prąd RMS (1 faza / 3 faza) | 32 | 80 | A | |
2 | Napięcie zasilania | 4.85 | 5 | 5.15 | V |
3 | Wilgotność względna | 95 | % | ||
4 | Temperatura pracy otoczenia | -40 | +105 | ℃ | |
5 | Temperatura przechowywania otoczenia | -20 | +65 | ℃ | |
6 | Zużycie energii | ≤110 | MW | ||
7 | Wejście/wyjście napięcia, niski poziom | 0 | 0.6 | V | |
8 | Wejście/wyjście napięcia, wysoki poziom | 4.2 | 5 | V | |
9 | Teoretyczne życie projektowe | ≧ 20 | Rok | ||
10 | Wysokość operacyjna | ≤4000 | m |
Current podróży (cechy powiązane z prądem resztkowym) :
WAV | Freq | Min | Typ | Max | Jednostka | |
1 | S-dc | - | 3 | 4.5 | 6 | mama |
2 | 2pdc | - | 3.5 | 5 | 7 | mama |
3 | 3pdc | - | 3.1 | 4.5 | 6.2 | mama |
Czas podróży (resztkowe cechy powiązane) :
WAV | Freq | Aktualny | Typ | Max | Jednostka | |
1 | S-dc | - | 6ma | 100 | 1000 | SM |
2 | S-dc | - | 60MA | 50 | 300 | SM |
3 | S-dc | - | 200ma | 50 | 100 | SM |
4 | 2pdc | - | 60MA | 50 | 300 | SM |
5 | 2pdc | - | 200ma | 50 | 100 | SM |
6 | 3pdc | - | 60MA | 50 | 300 | SM |
7 | 3pdc | - | 200ma | 50 | 100 | SM |
Czas notrip (resztkowe cechy powiązane z prądem) :
WAV | Freq | Aktualny | Niska limita | Jednostka | |
1 | AC | 50 Hz | 30ma | ∞ | SM |
2 | AC | 50 Hz | 60MA | 300 | SM |
3 | AC | 50 Hz | 150MA | 80 | SM |
4 | AC | 50 Hz | 5a | 80 | SM |
Wymiar produktu (mm) :
UWAGA: Dostosowanie przewodów terminalu.
Schemat czasu :
■ prędkość napędu VDD ≤ 5 ms/v
■ T1 Jako czas oczekiwania, sugeruje się, że T1 ≥ 100 ms
■ 50 ms ≤ t2 ≤100 ms, kalowy czas niski niż 50 ms, produkt zaczyna wchodzić w fazę zerową
■ T3 ≥500 ms i poczekaj, aż zero się zakończy
■ T4 mniej do 400 ms, a testowy sygnał samokontroli musi poczekać, aż T3 się zakończy, zanim będzie można go zastosować
■ Wyjście pinowe Wyjście Wysokie czas trwania TX = 100 ms (sprawdź funkcję autotestu)
■ TY = 100 ms to czas zanikania pinów w trybie podróży (wyłącza weryfikację autotestu)
Obwód autotestowy :
■ 2 WYJĄTKIE na ZCT w celu wygenerowania silnie prąd resztkowego DC
■ Za pomocą VDD do generowania typowej wartości = 6,53 MADC symulowany prąd resztkowy
■ Ten prąd jest najbardziej ograniczonym warunkiem wyzwalania, aby sprawdzić, czy system działa poprawnie
Digital Signal Flip Preshold :
■ W celu uniknięcia oscylacji sygnału ustawiono przewracanie wyjściowe sygnału z progiem potknięcia i progu odzyskiwania
■ Po osiągnięciu progu potknięcia, Powiązane Flip X-Out, a gdy prąd zmniejsza się do progu odzyskiwania
, powiązane X-Out ponownie, powrót do stanu niskiego poziomu
■jest ustawiony jako 100% typowa wartość wyznania i
jest ustawiony jako 55% typowa wartość wyzwalania
